工业HMI
计划概述
基于Qt for MCUs的工业HMI解决计划
近年来 ，随着工业生产的自动化水平不绝提高 ，许多工业企业都开始将自动化技术应用于他们的生产和操作中 ，工业HMI（Human-Machine Interface ，人机界面）作为工业自动化系统的一个重要组成部分 ，卖力实现人与机械之间的信息交互和指令通报 ，关于提高生产效率和操作便捷性起到了至关重要的作用。
随着数字化和智能化的快速生长 ，现代工业对工业HMI的需求也在不绝演进 ，用户对HMI的期望越来越高 ，他们需要开放性、灵活性和可定制性更强的解决计划 ，能够满足差别场景和应用的需求。另外 ，用户还希望能够通过直观、快速的操作方法来高效地操作设备和系统。为了满足这些需求 ，工业HMI系统需要具备更高的性能、更好的可视化效果和更富厚的用户交互方法。
古板的工业HMI解决计划通�；谧ㄓ械挠布教ê腿砑ぞ� ，本钱高且灵活性有限 ，另外 ，技术限制使得代码维护困难 ，开发历程庞大且时间长 ，并且无法跨平台使用 ，移植性差 ，给厂商和开发者带来限制和困扰 ，使得开发和安排变得庞大和困难。别的 ，界面上使用简单的文本和图形 ，操作不直观 ，用户体验较差 ，频繁操作时影响事情效率。
基于上述缺乏 ，一个能够具有更高效、可维护、可移植性更强、用户体验更好等优势的工业HMI解决计划是很是具有前景的 ，也切合了现代工业需求的生长趋势。这也为工业的数字化转型和智能化升级提供了有力的支持。
计划优势
威廉希尔计划商风算工业HMI计划基于威廉希尔GD32H759系列超高性能MCU ，搭载SDRAM、QSPI-FLASH、RGB-LCD接口 ，集成了LCD板以及系统控制板 ，是显示和工业控制荟萃为一体的HMI解决计划 ，应用领域涵智能仪表、家电洗衣机 ，医疗监护仪等实际使用场景。
威廉希尔计划商风算的工业HMI解决计划从硬件角度的组成是：工业HMI驱动板、LCD显示屏。HMI驱动板：围绕威廉希尔MCU H759为焦点设计的工业HMI驱动板 ，此驱动板充分利用了H759强大的焦点资源 ，提供2路CAN,1路I2C,1路以太网 ，配备了富厚的外围接口。
相关产品
焦点主控是基于GD32H759系列微控制器 ，该系列产品具备卓越的处理能效 ，富厚连接特性及多重宁静机制 ，切合高可靠性和稳定性的要求。GD32H759系列MCU可以广泛用于互联和高级应用 ，特别是在工业控制、消费和手持设备、嵌入式�？椤⑷嘶缑妗⒛脖ň低场⒋⒛芟低场⑼夹蜗允尽⒁羝挡シ牌鳌⑵档己健⑽奕嘶oT等领域。
■ Arm Cortex-M7 32位处理器焦点；
■ Flash：3840KB；
■ RAM：1024KB
■ 提供两个14位4 MSPS ADC ，一个12位5.3MSPS ADC ，一个12位DAC ，十二个通用的16位准时器 ，四个32位普通准时器 ，四个16位基本准时器 ，两个16位PWM高级准时器；
■ 事情频率高达600 MHz；
■ 标准和高级通信接口: I2Cx4 ，SPISx6 ，OSPISx2 ，USARTx4 ，UARTx4 ，I2Sx4 ，CANx3；
■ 供电电压：1.7V~3.6V；
■ 事情温度规模：-40~+85°C；
Qt for MCUs
Qt for MCUs是一款专为微控制器（MCUs）和入门级MPU处理器设计的嵌入式软件开发框架。它基于流行的开源跨平台GUI框架Qt ，并针对资源受限的嵌入式系统进行了优化。Qt for MCUs提供了一套富厚的图形用户界面（GUI）开发工具和库 ，旨在简化和加速嵌入式设备的GUI应用程序开发。
■ 具有低内存消耗和高性能的特点 ，可以在资源受限的情况下运行；
■ 支持多种主流MCU/MPU架构 ，如ARM Cortex-M/Cortex-R/Cortex-A系列 ，具备广泛的兼容性；
■ 提供了可视化设计工具和富厚的GUI控件库 ，使开发者可以轻松创立交互式和现代化的用户界面；
■ 提供了强大的图形渲染引擎和事件处理机制 ，可以实现平滑动画效果和响应式的用户界面；
■ 支持多语言和国际化 ，使开发者能够创立适应差别地区和语言的应用程序；
硬件系统框图

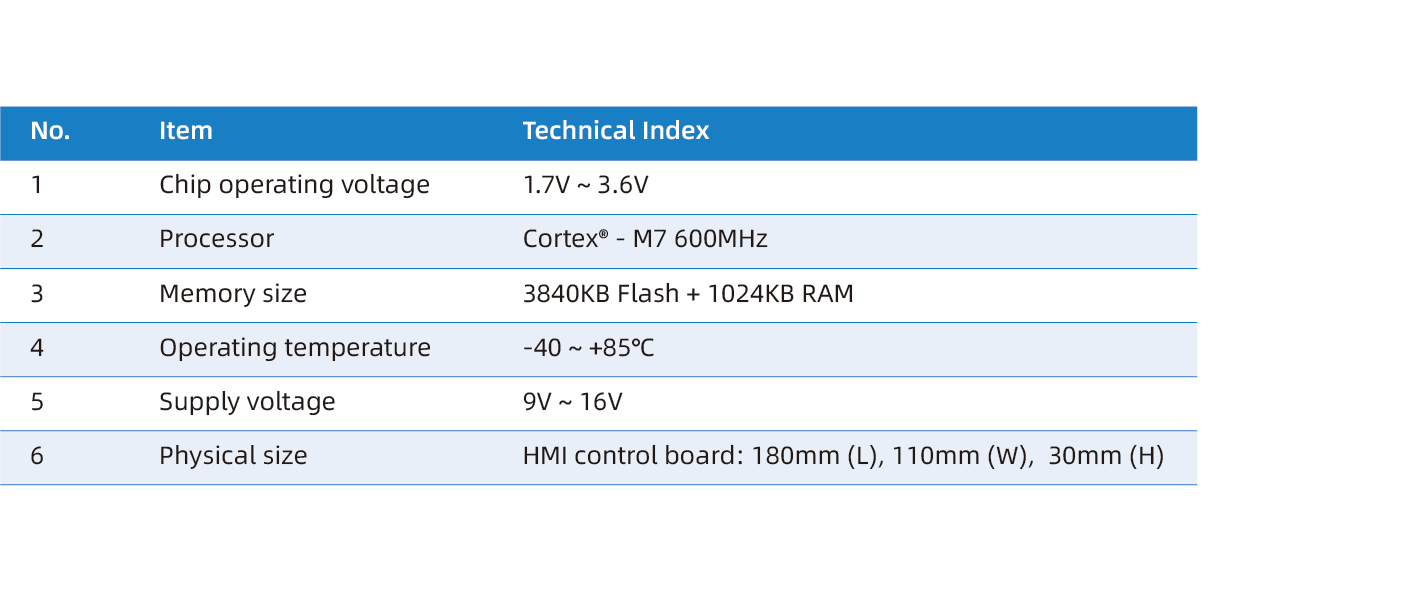

技术参数
